Обслуговування та ремонт лічильників банкнот (купюросчетных машин) Magner

Обслуговування та ремонт лічильників банкнот (купюросчетных машин) Magner

1. Введення.

Лічильники банкнот (купюролічильні машини) торговельної марки MAGNER (Японія) давно зарекомендували себе високонадійними і зручними в експлуатації пристроями. У порівнянні з лічильниками банкнот менш іменитих виробників вони мають значно збільшений ресурс роботи. Причому це стосується не тільки дорогих моделей банківського класу, але і моделей середнього та початкового рівнів.

Логотип MAGNER

Тим не менш, як і будь-яка інша лічильник техніка, стаціонарні лічильники банкнот Magner схильні до зносу і впливу забруднень. Наслідком цього є збої при підрахунку банкнот, помилки рахунки, механічні пошкодження (розриви, застрягання) банкнот і т. д.

Якщо це сталося — значить настав час виконати ремонт або технічне обслуговування Вашого лічильника банкнот. А для початку потрібно його просто почистити.

Що ж робити якщо лічильник Magner не вважає купюри (банкноти)?

Нижче ми коротко опишемо основні етапи даних робіт на прикладі лічильника банкнот Magner 35-2003. Це популярна модель середнього класу, яка експлуатується на багатьох підприємствах торгівлі.

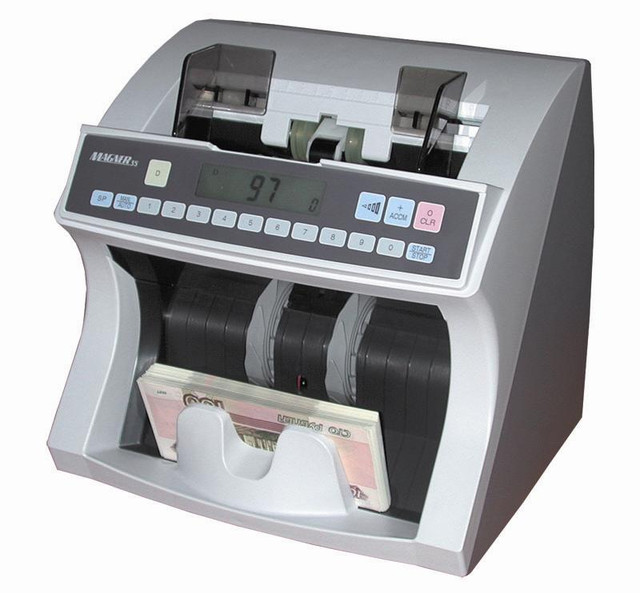

Лічильник MAGNER 35-2003

2. Технічне обслуговування і регулювання лічильника банкнот Magner

Незалежно від причини вступу в сервісний центр першою процедурою, яку потрібно виконати є технічне обслуговування лічильника банкнот, яке включає в себе наступні дії:

  • візуальний огляд тракту проходження банкнот на предмет видимих пошкоджень;
  • огляд і перевірка двигунів;
  • перевірка і регулювання пассиков та інших елементів кінематичної схеми;
  • виконання вбудованих тестів;
  • перевірка працездатності датчиків;
  • перевірка і регулювання робочих зазорів.

Розглянемо ці елементи більш докладно.

Елементи лічильника Magner 35-2003

2.1. Огляд тракту проходження банкнот.

При виконанні процедури підрахунку, банкнота повністю проходить через відповідний тракт, що складається з різноманітних валів, роликів, коліс і т. д. Ці елементи задають правильну траєкторію і швидкість проходження банкноти. Бувають ситуації коли порушується геометрія елементів тракту проходження. У цих випадках відбувається заминание банкноти, надрив або розрив банкноти, некоректний підрахунок. Для перевірки стану використовується сервісна документація від виробника, у якій наведена кінематична схема.

2.2. Огляд і перевірка двигунів.

Найчастіше в лічильники банкнот застосовуються двигуни постійного струму, хоча іноді зустрічаються і асинхронні електричні машини. До складу деяких двигунів входять редуктори, змінюють частоту обертання головного ведучого вала. Вал двигуна повинен вільно прокручуватися рукою, двигун не повинен сильно нагріватися, від нього не повинен виходити запах, який вказує на перегрів.

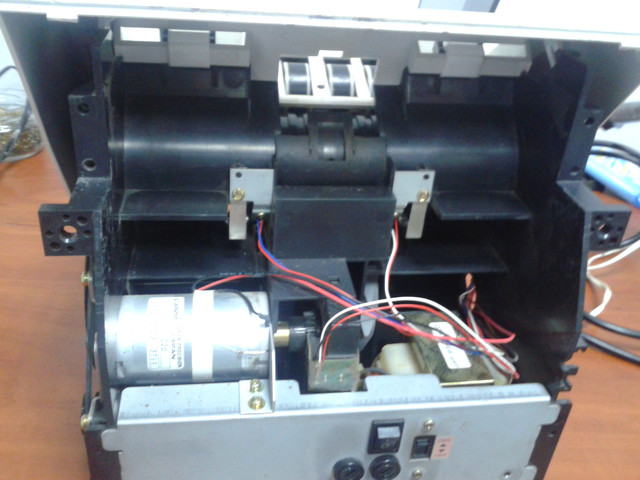

Двигун Magner 35-2003

2.3. Перевірка і регулювання пассиков.

Практично в кожній купюросчетной машині є привідні зубчасті ремені і пассики. Ці елементи виконуються з гуми, отже вони схильні до механічних впливів. Найчастіше пассики в процесі експлуатації розтягуються, втрачають пружність, тріскаються. Кінцевим етапом є розрив пассіка (зубчастого ременя). В деяких моделях передбачена можливість автоматичного натягу ременів, яка підвищує стабільність роботи лічильника банкнот. Стан гумових комплектуючих оцінюється візуально і вручну.

Magner 35-2003 (вид збоку)

2.4. Виконання вбудованих тестів.

Деякі моделі (наприклад, моделі фірми Magner) мають систему вбудованих тестів, що дозволяють перевірити функціонування блоків лічильника банкнот. Опис цих тестів наведено в сервісній інструкції, яка повинна бути в наявності у сервісного центру, що здійснює ремонт купюросчетных машин. Застосування вбудованих тестів допомагає локалізувати несправність, прискорюючи сам процес діагностики і ремонту.

2.5. Перевірка працездатності датчиків.

У купюросчетной машині Magner є такі датчики:

  • датчик верхнього приймального бункера;
  • датчики рахунку банкнот;
  • датчик нижнього приймального відділення;
  • імпульсні датчики швидкості рахунку;
  • ультрафіолетові датчики перевірки справжності банкнот;
  • додаткові датчики для перевірки.

Як правило, всі ці датчики є оптичними. Внаслідок цього вони особливо схильні забруднень. З усіма оптичними датчиками треба поводитися вкрай обережно, тому ми настійно не рекомендуємо користувачам самостійно їх очищувати та регулювати. Очищення датчиків входить в перелік стандартних процедур, що виконуються нашими сервісними фахівцями при технічному обслуговуванні лічильників банкнот Magner.

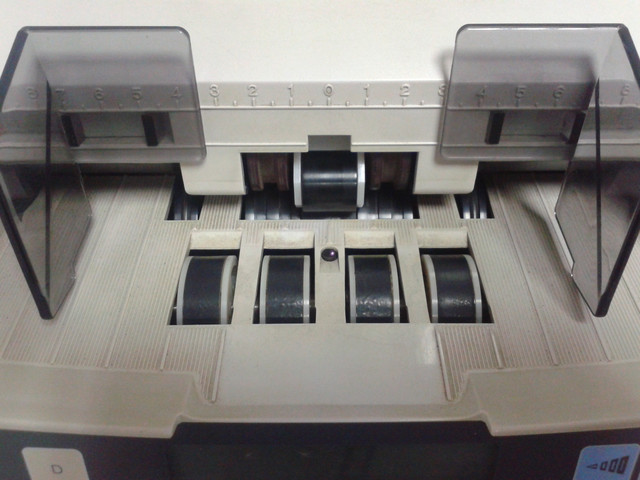

Бункер Magner

2.6. Перевірка і регулювання робочих зазорів.

Проходження банкноти від верхнього бункера до нижнього приймального кишені відбувається через систему, що складається з валів, роликів і різноманітних коліс. При цьому банкнота проходить через відповідні проміжки між цими елементами. Деякі зазори є регульованими, вони забезпечують поділ банкнот і правильне положення банкноти в тракті протяжки. Крім цього, банкноти бувають різної товщини. Наприклад, нові банкноти мають меншу товщину, ніж старі. Це призводить до необхідності оперативно регулювати зазори приймального тракту. Для цього у всіх моделях лічильників банкнот Magner існує регулювальний елемент (гвинт, колесо), що дозволяє користувачеві виконувати дану регулювання.

Регулятор зазору     Прижимний кронштейн

Тим не менш, існують і досить нерідкі випадку, коли користувач не може коректно відрегулювати зазор. У цьому випадку необхідно звернутися в сервісний центр для виконання відповідних сервісних регулювань. При цьому нами використовуються рекомендовані виробником (Magner, Японія) набори калібрувальних карток зазорів. Наші спеціалісти можуть повністю відрегулювати лічильник банкнот Magner.



3. Ремонт лічильників банкнот Magner.

Ми не будемо оригінальними, якщо зазначимо, що ремонт лічильника банкнот Magner можна довірити тільки сертифікованому сервісному центру, який має повну заводську сервісну документацію. Наш досвід дозволяє нам поділитися особливостями виконання ремонтних робіт, але ми все ж не станемо цього робити. Справа в тому, що в Україні існує досить велика кількість технічно грамотних людей, часто з вищою технічною освітою, які хочуть застосувати свої знання на практиці. Ми це вітаємо, але прагнемо застерегти наших клієнтів від необдуманих дій.

При ремонті лічильників банкнот фірми Magner особливо важливо враховувати всі технічні нюанси, які Ви можете просто не знати. Техніка Magner є дуже надійною, але в той же час і дуже дорогою. Бережіть її!

Звертайтеся в наш сервісний центр, ми максимально відкрито виконаємо ремонт з гарантією Вашого лічильника банкнот Magner і поділимося з Вами усіма технічними нюансами.

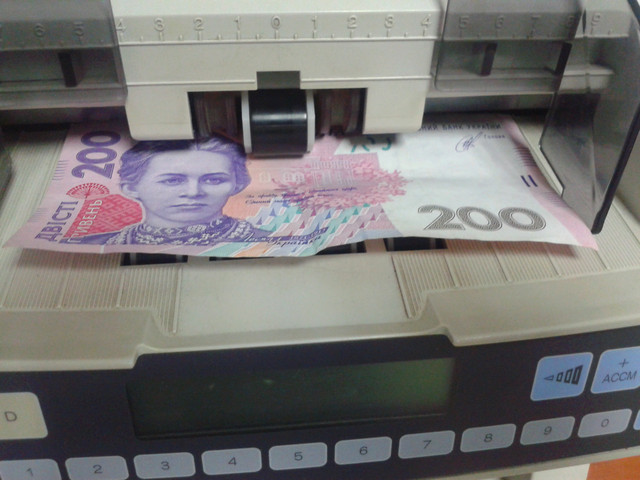

200 гривень в Magner 35-2003
